روش صحیح اتصال کیستون به کابل های شیلددار شبکه

یکی از مهمترین آیتم ها در انواع کیستون شبکه نحوه نصب آن ها می باشد.

در بخش تجهیزات غیرفعال شبکه ای (پسیو) کامپیوتری/ مخابراتی، استفاده از کابل های فیبرنوری و کابل های مسی بیشتر مرسوم است. کابل های مسی به دو دسته کواکسیال و زوج سیم بهم تابیده شده (twisted pair) تقسیم می شوند.

معرفی و نکاتی در خصوص شناسایی کابل های شبکه Twisted Pair:

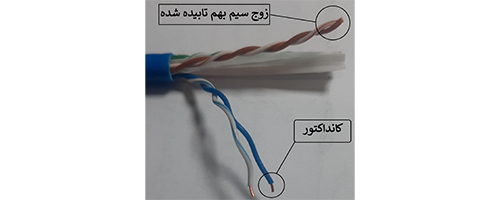

- هر یک از رشته سیم ها در کابل زوج بهم تابیده شده (Twisted Pair)، کانداکتور (Conductor) نامیده می شوند.

کابل های زوج سیم های بهم تابیده شده شبکه (twisted pair) به دو دسته کلی از نظر ساختار تقسیم بندی می شوند:
- شیلددار که اختصاراً STP (Shielded Twisted Pair) نامیده می شوند.

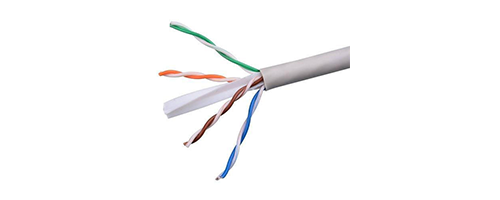

- بدون شیلد که اختصاراً UTP (Unshielded Twisted Pair) نامیده می شوند.

کابل های STP خود به چند دسته تقسیم می شوند:

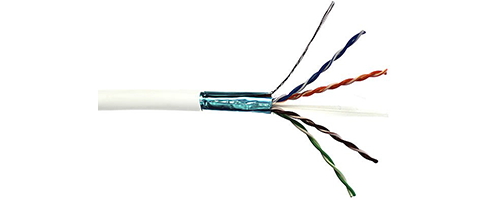

- F/UTP (Foil/Unshielded Twisted Pair):

فقط فویل (Foil) به دور چهار زوج بهم تابیده شده، پیچیده شده است و دور هر زوج کانداکتور شیلدی وجود ندارد.

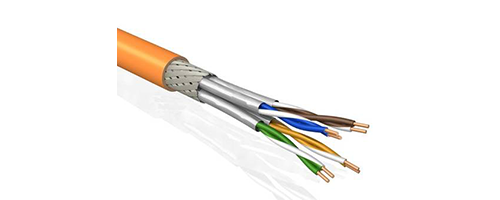

- SF/UTP (Shielded Foil/Unshielded Twisted Pair):

هم شیلد (Braid) و هم فویل (Foil) به دور چهار زوج کانداکتور پیچیده شده است و دور هر زوج کانداکتور شیلد وجود ندارد.

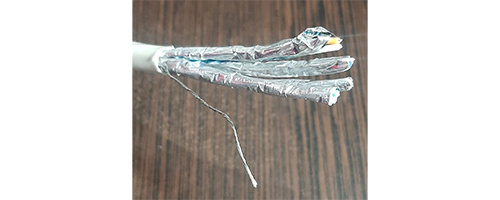

- U/FTP (Unshielded/Foil Twisted Pair):

فقط فویل (Foil) به دور هر زوج کانداکتور بهم تابیده شده، پیچیده است و در هر 4 زوج فویل (Foil) مشترکی وجود ندارد.

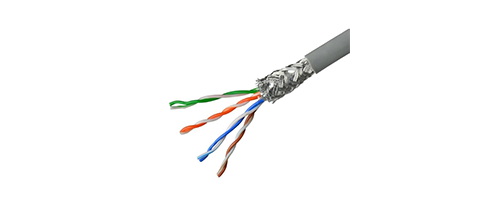

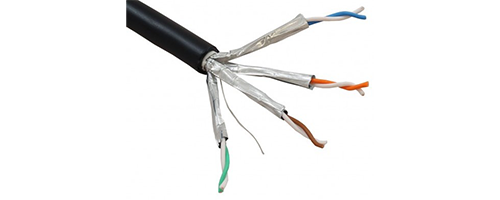

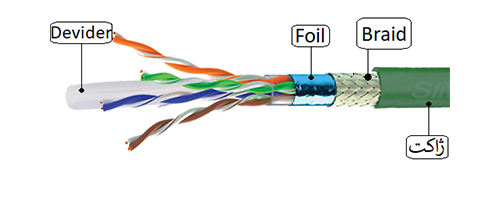

- S/FTP (Shielded/Foil Twisted Pair):

شیلد (Braid) همواره به دور هر چهار زوج بصورت مشترک و فویل (Foil) به دور هر زوج کانداکتور پیچیده شده است.

نکته: اگر حروف اختصاری U ،S و F سمت چپ اسلش قرار گرفته باشد مربوط به چهار زوج کانداکتور میباشد و اگر سمت راست اسلش قرار گرفته باشد مربوط به دو زوج کانداکتور می باشد. بدین معنا که:

1. (F/UTP (Foil/Unshielded Twisted Pair: فقط فویل (Foil) به دور چهار زوج بهم تابیده شده، پیچیده شده است و دور هر زوج کانداکتور شیلدی وجود ندارد.
2. SF/UTP (Shielded Foil/Unshielded Twisted Pair): هم شیلد (Braid) و هم فویل (Foil) به دور چهار زوج کانداکتور پیچیده شده است و دور هر زوج کانداکتور شیلد وجود ندارد.
3. U/FTP (Unshielded/Foil Twisted Pair): فقط فویل (Foil) به دور هر زوج کانداکتور بهم تابیده شده، پیچیده است و در هر 4 زوج فویل (Foil) مشترکی وجود ندارد.
4. S/FTP (Shielded/Foil Twisted Pair): شیلد (Braid) همواره به دور هر چهار زوج بصورت مشترک و فویل (Foil) به دور هر زوج کانداکتور پیچیده شده است.

فویل در کابل شبکه Twisted pair نوعی شیلد محسوب می شود.

نکاتی درمورد کیستون ها، مخصوصاً کیستون های کابل های شبکه شیلددار:

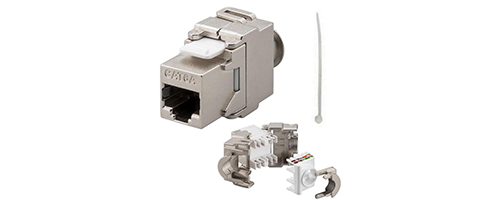

لازم به یادآوری است برای انواع کابل های شیلددار که در قسمت بالا دسته بندی شد، از یک نوع کیستون که با نام STP با بدنه فلزی برای اتصال باندینگ و گراندینگ می باشد استفاده می شود.

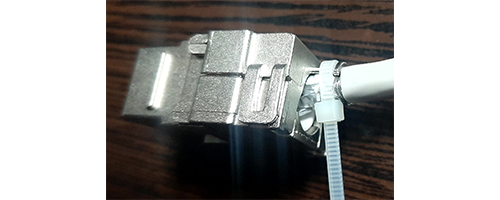

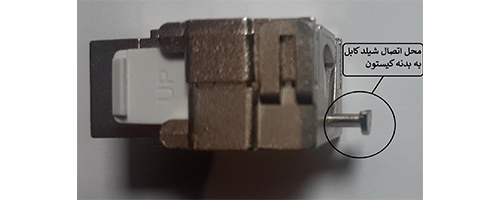

در انتهای کیستون های STP که فلزی می باشند، زائده ای وجود دارد که برای باندینگ و گراندینگ کردن شیلد (Braid) و فویل (Foil) به بدنه کیستون متصل می شود.

برای استفاده بهتر پهنای باند، کیستون ها باید از نظر Category (CAT) با کابل همخوانی داشته باشند.

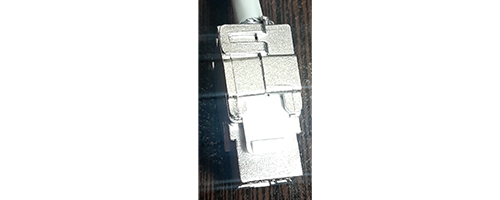

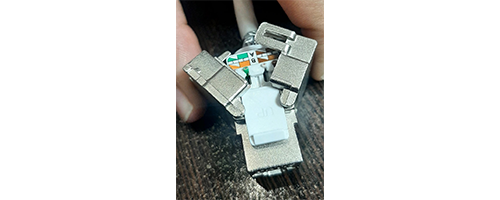

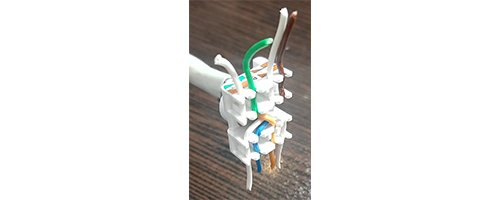

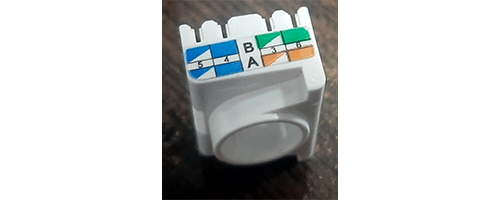

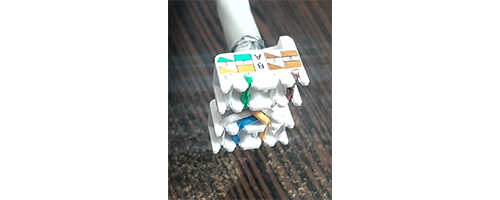

اتصال و نحوه ارتباط صحیح کیستون STP به کابل های شیلددار:

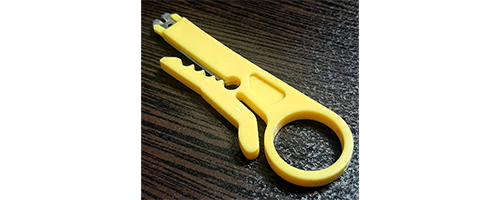

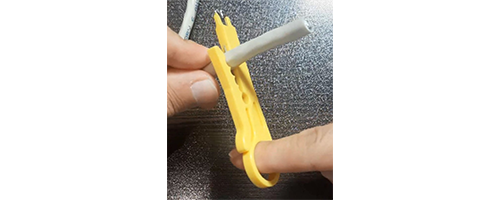

استریپر و پانچ

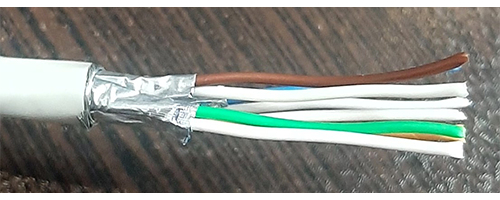

در ابتدا ژاکت کابل به وسیله استریپر به انداز یک اینچ (2/54cm) کات و جدا کنید.

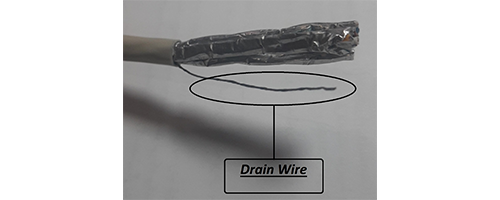

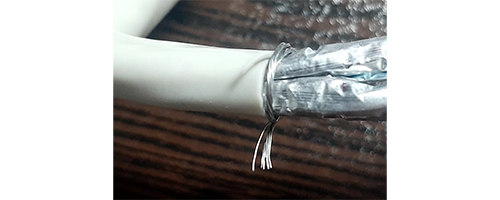

در ساختار شیلد کابل های شبکه، فویل و یا شیلد بافته شده (Braid) وجود دارد و برای برقراری اتصال کامل در کابل های شبکه STP از یک رشته سیم رسانا در قسمت شیلد کابل استفاده می شود که به آن Drain Wire می گویند.
