انواع متداول کابل های مسی شبکه

شناخت انواع کابل شبکه و چگونگی ارتباط آنها با دیگر ویژگی های شبکه، به شما کمک می کند تا شبکه موفقی را راه اندازی کنید. قبل از اقدام به پیاده سازی شبکه لازم است ساختار انواع کابل های شبکه را بشناسیم.

کابل های مسی بطور کلی به دو دسته ی شیلد دار (STP) و بدون شیلد (UTP)، که هر کدام از این دسته ها به چند شاخه و زیر مجموعه تقسیم بندی می شوند.

اختصارات استاندارد کابل های مسی شبکه شامل موارد زیر است:

- U= Unshielded بدون شیلد

- F= Foil Shielded شیلد به صورت فویل پیچیده شده

- S= Braided Shielded شیلد تنیده شده

- TP= Twisted Pair زوج سیم به هم تابیده شده

فویل در کابل های شبکه ی مسی STP به نوعی شیلد محسوب می شود.

این را هم در نظر داشته باشید که هر یک از سیم ها در کابل های مسی شبکه، کانداکتور (conductor) نام دارند.

طبق فهرست اختصارات استانداردی که استاندارد گذارها برای همگان تعریف کرده اند مرسوم ترین کابل های مسی شبکه با توجه به دو دسته ی اصلی (STP و UTP) شامل موارد زیر می باشند.

کابل های مسی شبکه ی UTP:

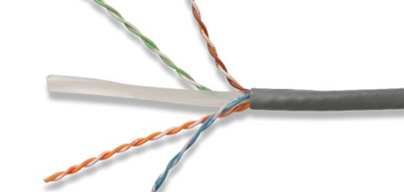

U/UTP: زوج سیم به هم تابیده شده بدون شیلد که به صورت عمومی آن را به نام کابل UTP نیز نام گذاری می نماید.

کابل های مسی شبکه ی STP:

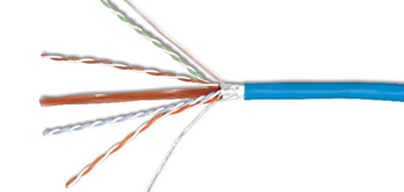

F/UTP: اگر به دور تمام زوج سیم ها صرفاً یک فویل همانند شکل زیر پیچیده شده باشد آن را F/UTP می نامند.

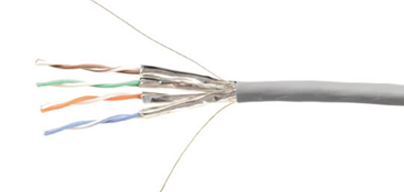

U/FTP: چنانچه به دور هر یک از زوج سیم ها جداگانه یک فویل پیچیده شده باشد آن کابل را U/FTP می نامند.

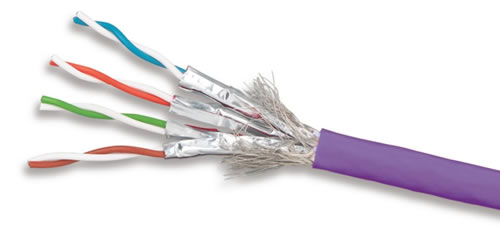

S/FTP: اگر به دور هر یک از زوج سیم های کابل به طور مجزا یک فویل پیچیده شده باشد و به دور هر چهار زوج سیم به طور مشترک شیلد تنیده شده وجود داشته باشد آن کابل را S/FTP می نامند.

توجه داشته باشید برای درک بهتر اصول نام گذاری، عبارت سمت چپ علامت اسلش ( / ) مربوط به شیلد و یا بدون شیلد بودن تمام زوج سیم ها به صورت مشترک است (کل کابل) و عبارت سمت راست علامت اسلش ( / ) اشاره مستقیم به وضعیت بدون شیلد و یا شیلددار بودن هر یک از زوج سیم ها به صورت مجزا دارد.
